Op afstand inschakelen via sleutelschakelaar vanuit de Protegus 2-app
Dit artikel is een algemene handleiding voor het instellen van het Trikdis-apparaat en de alarmcentrale, zodat het systeem vanuit de Protegus 2-app via een sleutelschakelaar kan worden in- en uitgeschakeld.
- 7 min lezen
- 30.10.2026
Let op!
Elektriciteit kan gevaarlijk zijn en persoonlijk letsel of de DOOD veroorzaken, evenals andere financiële verliezen of schade als het niet correct wordt gebruikt of geïnstalleerd.
De installatie omvat werkzaamheden aan elektrische apparatuur en dient te worden uitgevoerd in overeenstemming met de geldende voorschriften.
Voor geldigheid van de garantie dient het apparaat te worden geïnstalleerd door een gekwalificeerde persoon die de installatievoorschriften voor elektrische apparatuur naleeft en de geldende voorschriften voor de veilige bediening van elektrische apparatuur in acht neemt.
Voordat u begint
Het artikel gaat ervan uit dat de gebeurtenissen van de alarmcentrale al in de Protegus 2-app binnenkomen. Werkt dit nog niet, dan moet dat eerst worden ingesteld; daar gaat dit artikel niet over.
In- en uitschakelen kan ook zonder gebeurtenissen plaatsvinden, maar de volledige dienst werkt dan niet goed: Protegus 2 krijgt geen terugmelding over de werkelijke status van de centrale. De handeling kan dan op het partitiescherm in behandeling blijven en de zandloper blijft zichtbaar.
De alarmcentrale moet meestal worden geprogrammeerd. Om de sleutelschakelaar te laten werken, moet de zone in de centrale worden ingesteld. Dat kan alleen achterwege blijven als de centrale eerder al door een apparaat met hetzelfde werkingsprincipe werd aangestuurd en dat nu alleen wordt vervangen.
Hoe werkt het?
Trikdis-apparaten hebben een of meer uitgangen, of programmeerbare I/O-aansluitingen die ook als uitgang kunnen worden ingesteld. Zo'n uitgang schakelt één partitie van de alarmcentrale in en uit: hij bedient de zone die in de centrale als sleutelschakelaar is ingesteld.
Wilt u meerdere partities onafhankelijk van elkaar aansturen, dan hebt u voor elke partitie een aparte uitgang op het Trikdis-apparaat nodig, en evenveel vrije zone-ingangen op de alarmcentrale die als sleutelschakelaar kunnen worden geprogrammeerd.
De oplossing bestaat uit drie delen:
- het ontvangen van de gebeurtenissen — het artikel beschouwt dit als gegeven;
- de bedrading van de sleutelschakelaar en de programmering van de alarmcentrale;
- het instellen van de stuuruitgang van het Trikdis-apparaat in TrikdisConfig en daarna het instellen van de bediening in Protegus 2.
Met welk Trikdis-apparaat?
| Trikdis-apparaat | Aansluitingen bruikbaar voor bediening | Maximaal aantal partities |
|---|---|---|
| GT, GT+, GET | 2 programmeerbare I/O | 2 |
| E16, E16T, G16, G16T | 3 programmeerbare I/O | 3 |
Zijn er meer uitgangen nodig, dan voegt de uitbreidingsmodule iO-8 nog eens acht programmeerbare in- of uitgangen toe.
Bedrading
Waarschuwing!
Het is verboden om bekabeling uit te voeren op een apparaat dat onder spanning staat. Verwijder vóór het begin van de werkzaamheden de voeding (inclusief back-upbatterijen).De tekening en de lijst tonen alleen de punten die bij de sleutelschakelaarbediening betrokken zijn, niet de bedrading van het hele systeem. De voeding en de doorgifte van gebeurtenissen zijn voor dit artikel al in orde.
| Trikdis-apparaat | Alarmcentrale |
|---|---|
| IO1 (ingesteld als uitgang) | ingang van de als sleutelschakelaar ingestelde zone, bijvoorbeeld Z1 (!) |
| DC+ | de andere kant van het zonecircuit |
(!) Afhankelijk van het type en de instellingen van de alarmcentrale kan op dit punt een eindelijnsweerstand nodig zijn (zie hieronder).
In het voorbeeld gebruiken we de aansluitingen DC+ en IO1 van het Trikdis-apparaat. De uitgang schakelt naar DC+. Bij een tweede partitie volgen op dezelfde manier IO2 en de tweede sleutelschakelaarzone.
Voor een goede werking is tussen het Trikdis-apparaat en de alarmcentrale geen apart relais nodig, omdat de communicatiemodule door de centrale wordt gevoed. De bediening kan ook met een apart relais worden uitgevoerd.
Uitvoering van de zone: NC, NO of EOL
De sleutelschakelaarzone moet worden bedraad zoals de alarmcentrale dat op die zone verwacht. Dit hangt af van de instelling van de centrale:
- NO (normaal open): geen weerstand nodig. Dit komt het meest voor.
- EOL (eindelijnsweerstand): ook de in de handleiding van de centrale opgegeven weerstand moet worden aangesloten. Dit komt ook vaak voor.
- NC (normaal gesloten): zeldzamer; de bedrading staat in de handleiding van de centrale.
Het is verstandig dit vóór het bedraden uit te zoeken, want bij een verkeerde afsluiting meldt de zone een storing of sabotage en werkt de sleutelschakelaar niet.
Programmering van de alarmcentrale
De exacte programmeerstappen verschillen per merk en model, daarom geven we hier een algemene handleiding; de sectienummers staan in de handleiding van de centrale. Dit deel behandelt ook niet het instellen van de telefoon- (TIP/RING) en andere communicatieverbindingen, alleen de stappen die voor de sleutelschakelaarbediening nodig zijn.
- Zonetype: de als sleutelschakelaar gebruikte zone (bijvoorbeeld Z1) moet als zonetype sleutelschakelaar worden geprogrammeerd. Er zijn twee werkingsmodi: puls en niveau (tweestandig). Meestal adviseren we puls, maar niveau kan ook. Later moet in Protegus 2 dezelfde modus worden gekozen.
- Partitie: de zone moet worden toegewezen aan de partitie die u wilt aansturen. Bij systemen met één partitie is dit vaak standaard al in orde, zonder aparte instelling. Werkt de bediening niet, controleer dan in elk geval de partitietoewijzing.
- Zone-afsluiting: ook dit hangt van de centrale af. Laat de centrale het type afsluiting per zone instellen, dan is NO het eenvoudigst, vooral als het Trikdis-apparaat direct naast de centrale zit: bij zo'n korte verbinding is ook een bedradingsfout snel gevonden. Kan de afsluiting alleen voor alle zones samen worden ingesteld, of helemaal niet worden gewijzigd, dan moet de bedrading worden aangepast aan de door de centrale vereiste afsluiting, zo nodig met weerstanden.
- De uitvoering van de zone (NC, NO of EOL) moet overeenkomen met de bedrading.
- De centrale moet het in- en uitschakelen rapporteren, want daaruit toont Protegus 2 de status van de partitie.
Bij sommige centrales kan het rapporteren van in- en uitschakelgebeurtenissen af fabriek uitgeschakeld zijn. Een voorbeeld is de DSC NEO: daar moet het rapporteren van gebeurtenissen voor in- en uitschakelen op afstand apart worden ingeschakeld.
Instellen van het Trikdis-apparaat (TrikdisConfig)
- Open het programma TrikdisConfig en lees de instellingen van het apparaat uit.
- Zet op de pagina waar de functie van de in- en uitgangen wordt bepaald de voor de bediening gebruikte aansluiting op OUT. De overige aansluitingen blijven op Disabled.
- Schrijf de wijzigingen naar het apparaat.
De overige bedieningsinstellingen doet u in de Protegus 2-app.
Instellen in Protegus 2
Dit deel gaat ervan uit dat het systeem al in Protegus 2 bestaat, dat de gebeurtenissen correct binnenkomen en dat de partities worden weergegeven.
- Kies de partitie die u wilt aansturen.

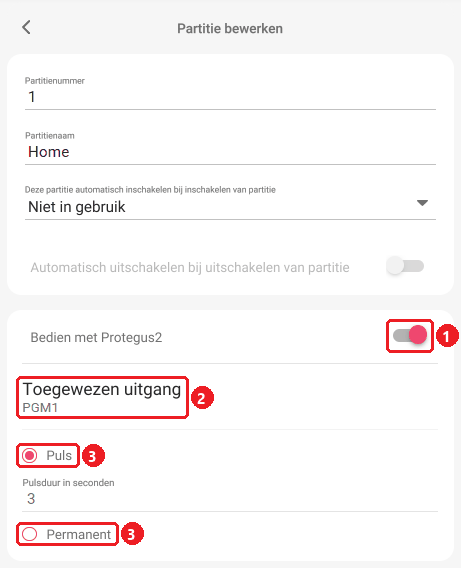

- Zet Bedien met Protegus2 aan, kies bij Toegewezen uitgang de bijbehorende uitgang en daarna de werkingsmodus: Puls of Permanent. Die moet overeenkomen met het type dat in de alarmcentrale voor de sleutelschakelaarzone is ingesteld. Meestal wordt puls gebruikt.
Bij meerdere partities doet u dit apart voor elke partitie die u wilt aansturen, telkens met de eigen uitgang.
Wat ziet de gebruiker?
In Protegus 2 schakelt u in en uit met de hangsloten op het partitiescherm. Bij meerdere partities heeft elke partitie een eigen hangslot, zodat ze onafhankelijk van elkaar kunnen worden bediend.
- Gesloten rood hangslot: de partitie is ingeschakeld.
- Open groen hangslot: de partitie is uitgeschakeld.
Het hangslot neemt het uiterlijk van de werkelijke status aan zodra de gebeurtenis van de alarmcentrale binnenkomt.
Tussen het geven van de opdracht en de terugmelding kan tijd verstrijken. Het Trikdis-apparaat bedient de sleutelschakelaar, daarna kan bij de centrale bijvoorbeeld de uitloopvertraging aflopen. Komt de terugmelding via een TIP/RING-verbinding binnen, dan kan dat nog eens 10–20 seconden duren. Wacht tot de gebeurtenis binnenkomt en de app de status van de partitie bijwerkt.
Hulp bij instellen en storingen zoeken
Het Trikdis-apparaat en de alarmcentrale kunnen onafhankelijk van elkaar worden getest, zodat de fout snel wordt gevonden.
- De Trikdis-uitgang: sluit een testrelais aan tussen IO1 en DC+ en schakel de uitgang vanuit Protegus 2 in. Trekt het relais aan, dan schakelt het Trikdis-apparaat. In plaats van een relais kunt u ook met een multimeter meten.
- De alarmcentrale: koppel het Trikdis-apparaat los en sluit met een draad de twee aansluitpunten van de als sleutelschakelaar ingestelde zone kort: meestal de zone-ingang en COM. Zo controleert u of de centrale goed op de bediening reageert.
Trekt het relais aan, maar schakelt de centrale ook bij kortsluiting niet in, dan moet de programmering van de centrale worden gecorrigeerd. Schakelt de centrale bij kortsluiting wel in, maar niet op de Trikdis-uitgang, controleer dan de bedrading of de instelling in TrikdisConfig. Schakelt de centrale in, maar verandert het hangslot niet, kijk dan in het gebeurtenissenlogboek: is de inschakelgebeurtenis binnengekomen, en met welke partitie?
Uitzondering: DSC Alexor
De DSC Alexor verstuurt zijn gebeurtenissen met partitienummer 0, waardoor Protegus 2 de status van de partitie niet op de gebruikelijke manier kan verwerken. Met een maatwerkoplossing is sleutelschakelaarbediening ook hier mogelijk, maar het partitiescherm met de hangsloten zal niet goed werken.
