TRIKDIS communicatiemodule + DSC alarmcentrale – Korte installatiehandleiding

Korte installatiehandleiding voor het aansluiten van een DSC alarmcentrale op een TRIKDIS communicatiemodule en het instellen van de Protegus 2 app.

  • 7 min lezen
  • 19.01.2024
TRIKDIS communicatiemodule + DSC alarmcentrale – Korte installatiehandleiding

De volgende installatiehandleiding helpt bij het installeren van de intelligente communicatiemodules E16, G16, GT, GT+, GET. Ze beschrijft stap voor stap de handelingen voor compatibele DSC alarmcentrales.

De handleiding helpt voornamelijk bij het aanmaken van de alarmcentrale in de gratis app Protegus 2. De gebeurtenissen van het alarmsysteem worden zichtbaar in de app en in veel gevallen is het ook mogelijk het alarm te bedienen.

Let op!

Elektriciteit kan gevaarlijk zijn en persoonlijk letsel of de DOOD veroorzaken, evenals andere financiële verliezen of schade als het niet correct wordt gebruikt of geïnstalleerd.

De installatie omvat werkzaamheden aan elektrische apparatuur en dient te worden uitgevoerd in overeenstemming met de geldende voorschriften.

Voor geldigheid van de garantie dient het apparaat te worden geïnstalleerd door een gekwalificeerde persoon die de installatievoorschriften voor elektrische apparatuur naleeft en de geldende voorschriften voor de veilige bediening van elektrische apparatuur in acht neemt.

Voor welke DSC alarmcentrale is deze handleiding geldig?

De beschrijving is alleen van toepassing op de DSC alarmcentrales die in de onderstaande tabel staan.

Alarmcentrales aansluitbaar via databus of seriële poort

De Trikdis E16, G16, GT, GT+, GET zijn compatibel met alle hieronder vermelde alarmcentrales . Het belangrijkste voordeel van deze gespecialiseerde Trikdis-communicatiemodules is dat gebeurtenissen via de databus of de seriële poort worden verzonden.

De alarmcentrales in deze lijst ontvangen de gebeurtenissen via de seriële poort / databus en kunnen zonder extra bekabeling worden aangestuurd (in- / uitschakelen).
PARADOX
Seriële poort
Spectra SP4000, SP5500, SP5500+*, SP6000, SP6000+*, SP7000, SP7000+*, SP65
Magellan MG5000, MG5050, MG5050+*
DIGIPLEX EVO48, NE96, EVO96, EVO192*, EVOHD* (*Fw. über 7.50)
Voor directe besturing moet de firmware van de PARADOX-centrales minimaal versie V.4 zijn.
* De seriële poort op de nieuwe gemarkeerde centrales is in de fabriek vergrendeld. De poort moet worden geactiveerd voordat communicatie met een extern apparaat mogelijk is.
DSC
Databus
PC585, PC1565, PC1616, PC1832, PC1864
Interlogix
Databus
NetworX (Caddx) NX-4v2, NX-6v2, NX-8v2, NX-8e
Texecom
Seriële poort
Premier 24, 48, 88, 168
Premier Elite 12, 24, 48, 64, 88, 168
Honeywell
Databus
Ademco Vista-15, Ademco Vista-20, Ademco Vista-48

De alarmcentrales in deze lijst ontvangen de gebeurtenissen via de seriële poort / databus, maar voor de aansturing zijn een sleutelschakelaar-verbinding en de bijbehorende programmering vereist.
PARADOX
Seriële poort
Spectra 1727, 1728, 1738
Magellan MG5050E
ESPRIT E55, 728ULT, 738ULT
DSC
Databus
PC1404, PC5015, PC5020
Texecom
Seriële poort
Premier 412, 816, 832, 832+
Innerrange
Databus
Inception
Crow
Databus
Runner 4/8, 8/16

DSC Power Series NEO

Ondersteunen de speciale Trikdis communicatiemodules de DSC Power Series NEO productfamilie?

NEE! Gebruik de universele communicatiemodules E16T, G16T, GT, GT+, GET met telefoonlijn (TIP RING) aansluiting!

Lees de details: DSC Power Series NEO en Trikdis communicatiemodules: Compatibiliteit en oplossingen

Staat je systeem niet in de lijst?

De universele E16T, G16T, GT, GT+, GET communicatiemodules zijn via TIP RING-aansluiting compatibel met elke alarmcentrale.

Trikdis E16T Ethernet okos átjelző Trikdis G16T GSM / IP okos átjelző Trikdis GT okos átjelző Trikdis GTplus okos átjelző Trikdis GET okos átjelző

De handleiding bestaat uit de volgende hoofdstukken:

  1. Bekabeling tussen de DSC alarmcentrale en de communicatiemodule
  2. Programmering van de TRIKDIS communicatiemodule
  3. Starten van de TRIKDIS communicatiemodule
  4. Het systeem aanmaken in de Protegus 2 applicatie

Bedrading tussen de DSC alarmcentrale en de communicatiemodule

Waarschuwing!

Het is verboden om bekabeling uit te voeren op een apparaat dat onder spanning staat. Verwijder vóór het begin van de werkzaamheden de voeding (inclusief back-upbatterijen).

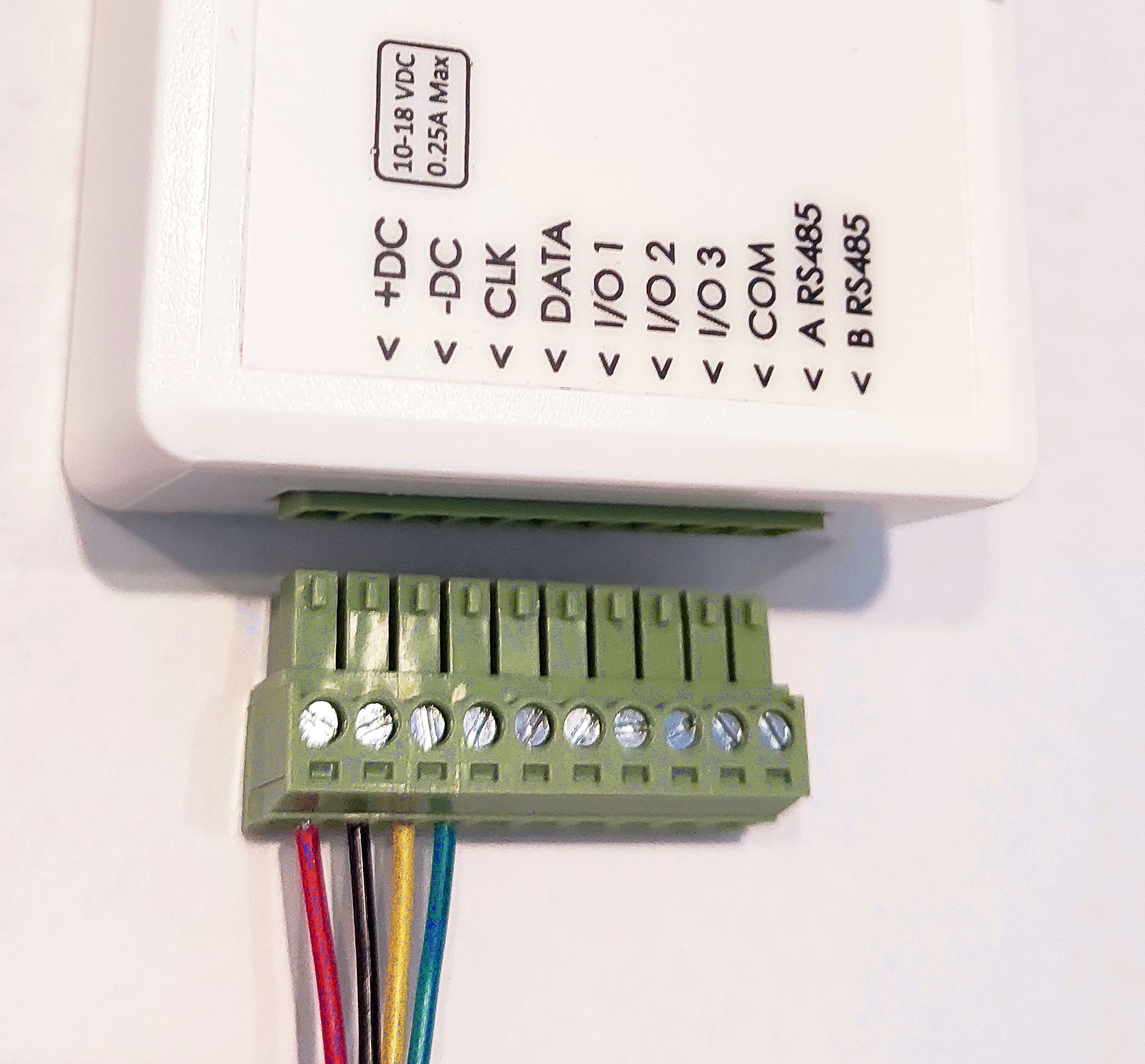

Afneembaar aansluitblok

Afneembaar aansluitblok

In veel gevallen is het zeer nuttig dat het aansluitblok aan de onderkant van het apparaat kan worden verwijderd:

  • Het apparaat kan met één handeling worden uitgeschakeld of opnieuw opgestart.
  • Eenvoudiger en handiger bedraden.
  • Het Trikdis-apparaat kan naar de computer worden meegenomen om het via een USB-kabel te programmeren.

Voor het aansluiten van het DSC-paneel en de TRIKDIS communicatiemodule heeft u minimaal een vierledig alarmkabel nodig. De bedrading moet worden uitgevoerd zoals weergegeven in de onderstaande tabel.

TRIKDIS communicator DSC alarm system control panel Typical wire color coding
+DC AUX+ Red
-DC AUX- Black
Clk YEL Yellow
Data GREEN Green

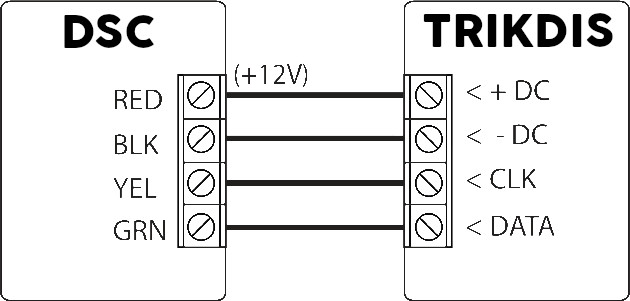

DSC data bus wiring diagram
DSC data bus wiring diagram

Connection of DSC and Trikdis device via data bus

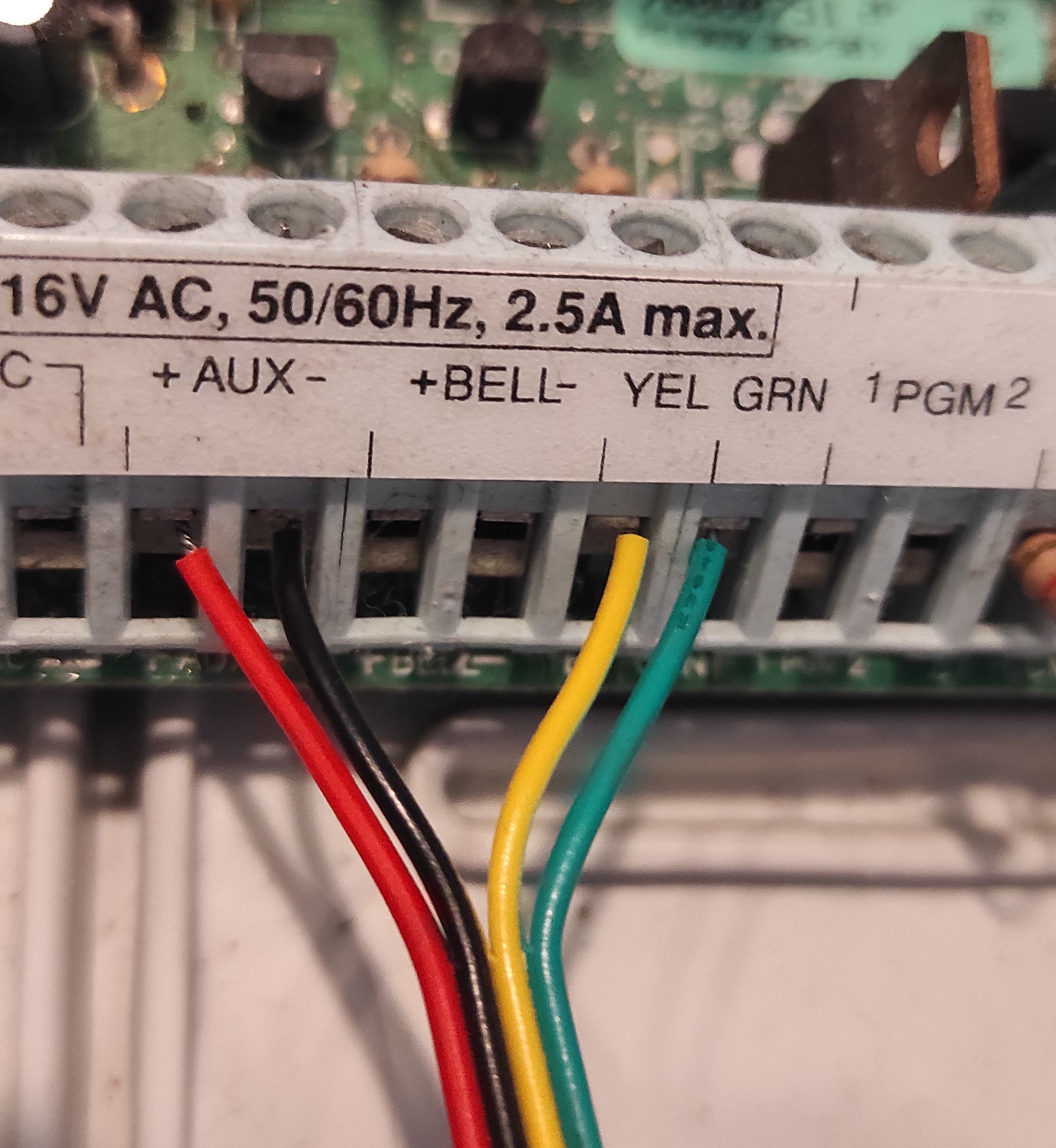

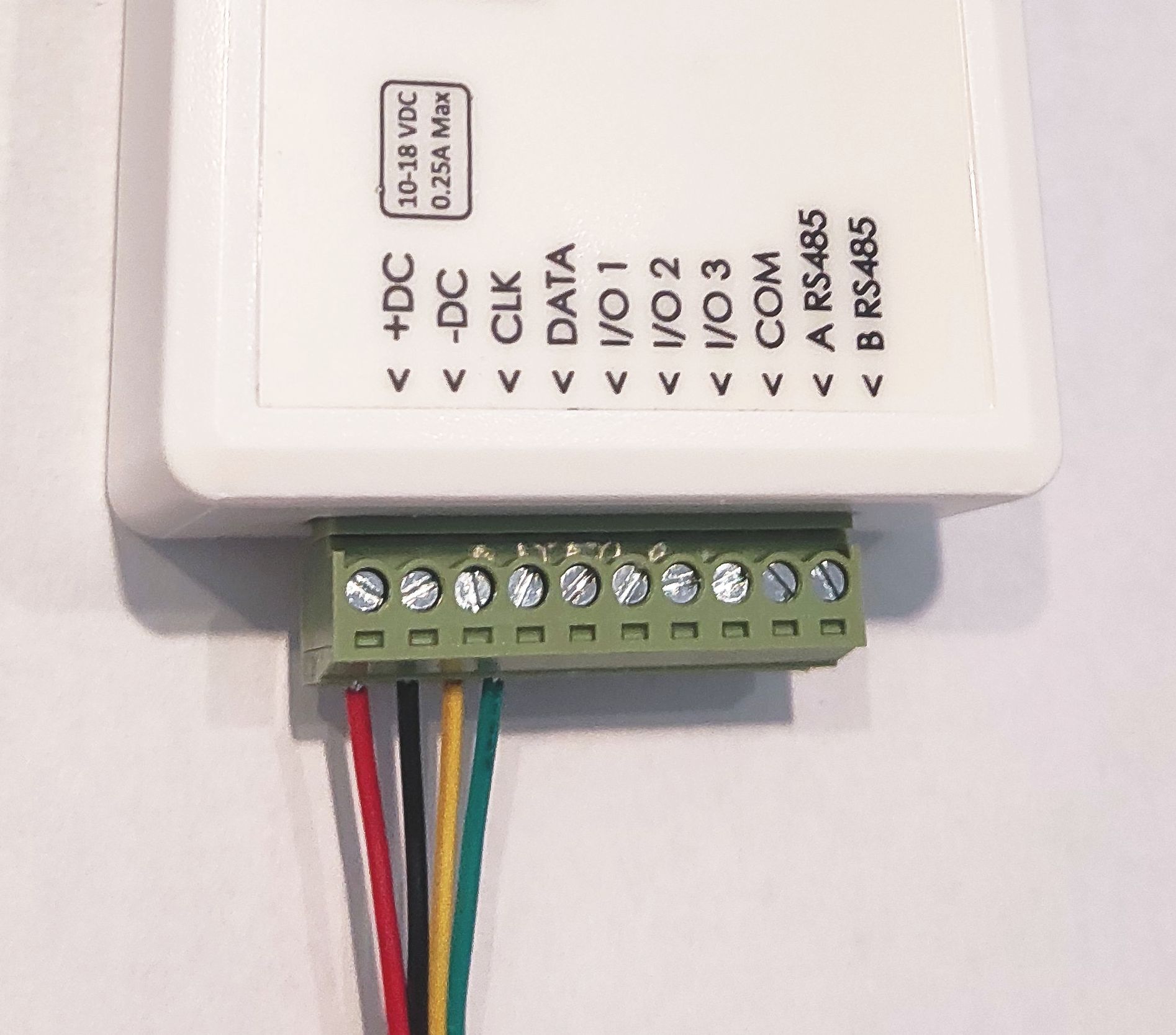

Wiring of DSC via data bus Wiring of Trikdis device via data bus

Programmering van de TRIKDIS communicatiemodule

 Alle Trikdis-apparaten kunnen met één gemeenschappelijk programma worden geprogrammeerd. Dit programma heet TrikdisConfig en kan worden gedownload van de website van de fabrikant.

Installeer het programma na het downloaden. Als bij het starten van TrikdisConfig een nieuwe versie beschikbaar is, download en installeer dan de aanbevolen update.

  1. Verbind de computer en de TRIKDIS communicatiemodule met een mini-USB-kabel. (Voor de GET is een USB-C-kabel vereist)
  2. Lees de apparaatinstellingen uit.
    3.  Als het programma op enig moment bij het aansluiten van de USB aangeeft dat er een nieuwe firmwareversie beschikbaar is voor het Trikdis-apparaat, accepteer dan de update en installeer deze.

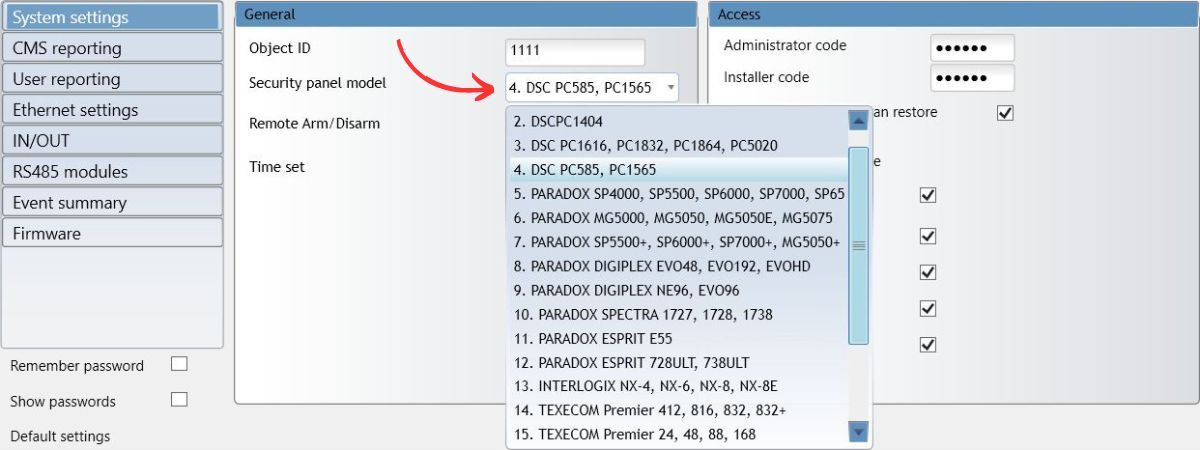

  3. Selecteer in Systeeminstellingen > tabblad Algemeen in de vervolgkeuzelijst het type alarmcentrale dat overeenkomt met de centrale die op de TRIKDIS communicatiemodule is aangesloten.
    4. Voer de unieke identificatiecode van het apparaat in

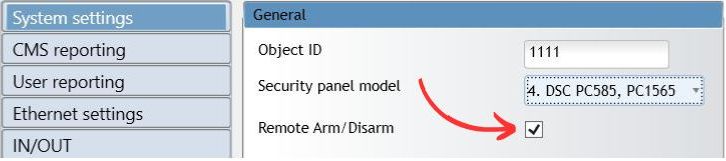

  4. Directe bediening (in- en uitschakelen op afstand) kan alleen worden ingeschakeld als de geselecteerde centrale deze functie ondersteunt (in de bovenstaande lijst rood gemarkeerd).
    5. Voer de unieke identificatiecode van het apparaat in

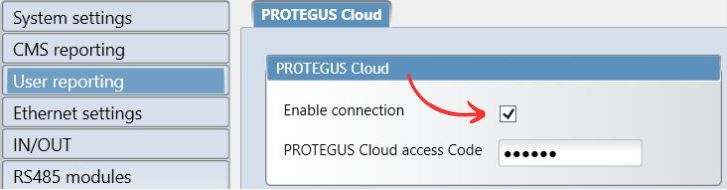

  5. Schakel op het tabblad Gebruikersrapportage de verbinding in en kies een numeriek verbindingswachtwoord van zes cijfers.
    6. Voer de unieke identificatiecode van het apparaat in
  6. Maak de nodige instellingen voor internettoegang
    • Ethernet-instellingen zijn alleen nodig als de netwerkapparatuur (bijv. de router) niet automatisch een IP-adres toewijst.

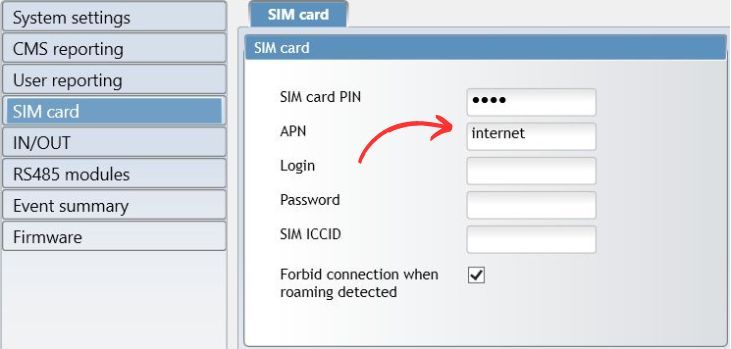

    • Bij apparaten met een simkaart is de juiste APN-instelling vereist voor de dataverbinding.
    • Het wordt aanbevolen om het gebruik van de pincode met een telefoon uit te schakelen voordat u de simkaart in het TRIKDIS-apparaat plaatst. Als u de pincode toch wilt gebruiken, vergeet deze dan niet in te voeren.
    Voer de unieke identificatiecode van het apparaat in
  7. Schrijf de instellingen naar het apparaat.
  8. Na het succesvol wegschrijven kunt u de USB-kabel loskoppelen van het TRIKDIS-apparaat.

Starten van de TRIKDIS communicatiemodule

  1. Voor communicatiemodules met SIM-kaart: plaats de SIM-kaart in het apparaat vóór het opstarten.
  2. Voor apparaten met Ethernet: u kunt de Ethernet-kabel voor of na het opstarten aansluiten.
  3. Koppel de USB-kabel los en sluit de verwijderde jumper aan voor het opstarten.

U kunt doorgaan naar het volgende hoofdstuk wanneer het apparaat correct opstart en geen fouten aangeeft.

  • De Power-LED brandt groen
  • De Trouble-LED knippert niet rood
  • De Network-LED brandt groen (geel knipperen is normaal)
  • Als de Data-LED niet uitgaat, kan het apparaat een bepaalde gebeurtenis niet verzenden. Dit duidt op een internet-/dataverbindingsfout.

Het systeem aanmaken in de Protegus 2-applicatie

  1. Download de Protegus 2-applicatie op uw telefoon of open deze in een browser
    2. Protegus 2
    Protegus 2 at Play store
    Protegus 2 at App store
    Protegus 2 app in any browser
  2. Registreer een account als u dat nog niet hebt gedaan.
  3. Log in op uw account.
  4. Klik op de hoofdpagina op de "+"-knop om een systeem aan te maken
    5. Nieuw systeem toevoegen

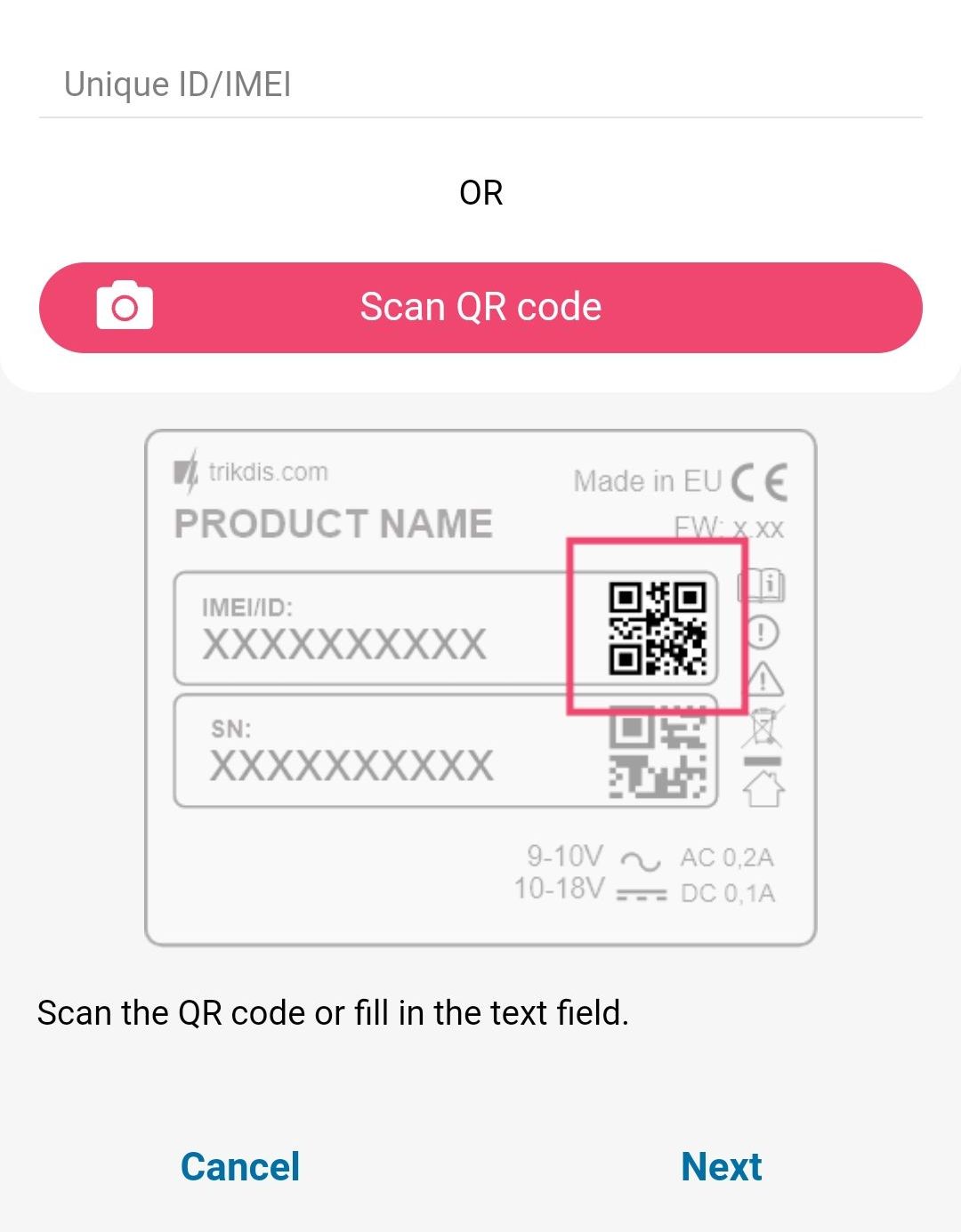

  5. Voer de unieke identificatiecode van het TRIKDIS-apparaat in (u kunt ook de streepjescode of QR-code scannen met de camera van uw telefoon). U vindt deze
    • Op de sticker van het apparaat
    • Op de kartonnen doos van het apparaat
    • Linksonder in TrikdisConfig (selecteerbaar en kopieerbaar)
    6. Voer de unieke identificatiecode van het apparaat in

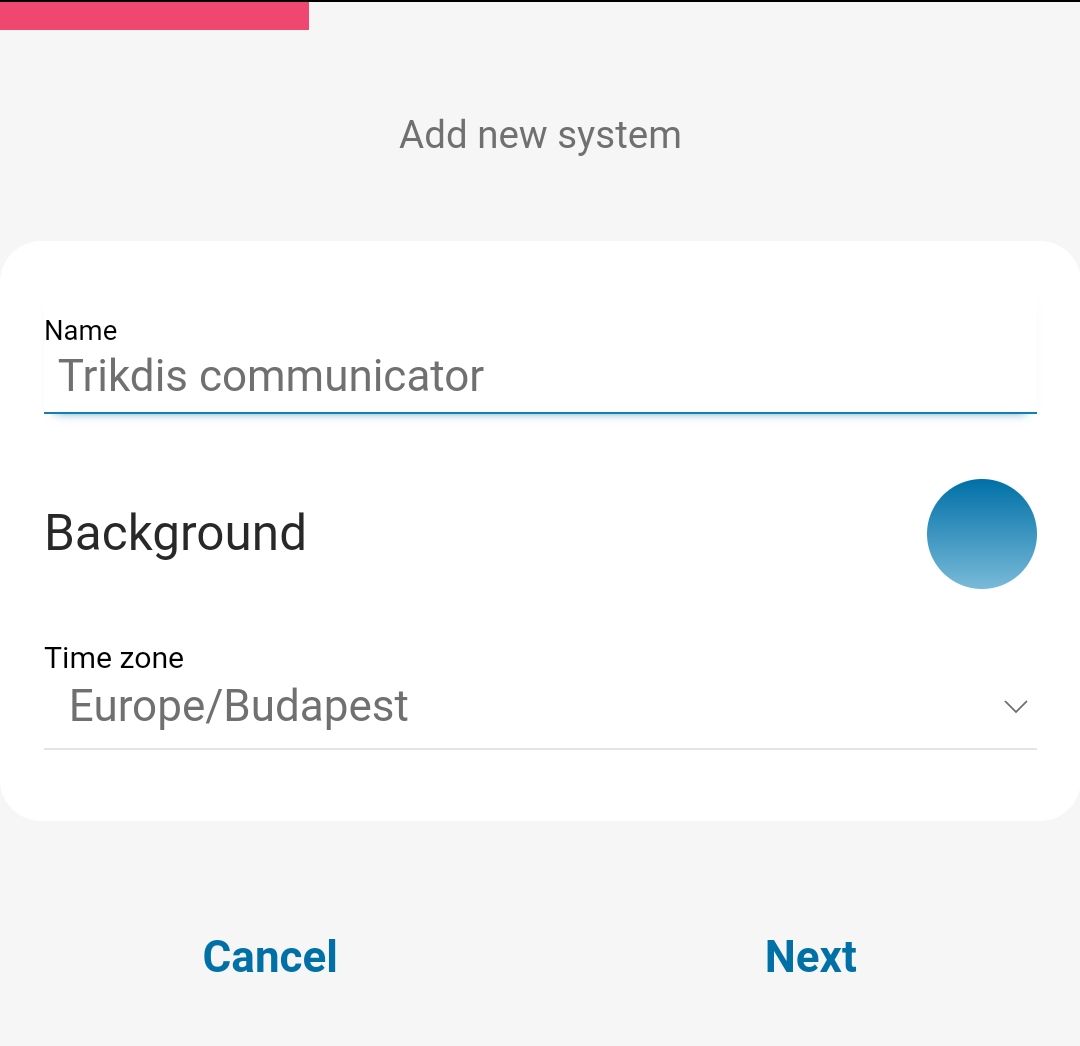

  6. Voer de systeemnaam in en kies een tijdzone
    7. Naam en tijdzone

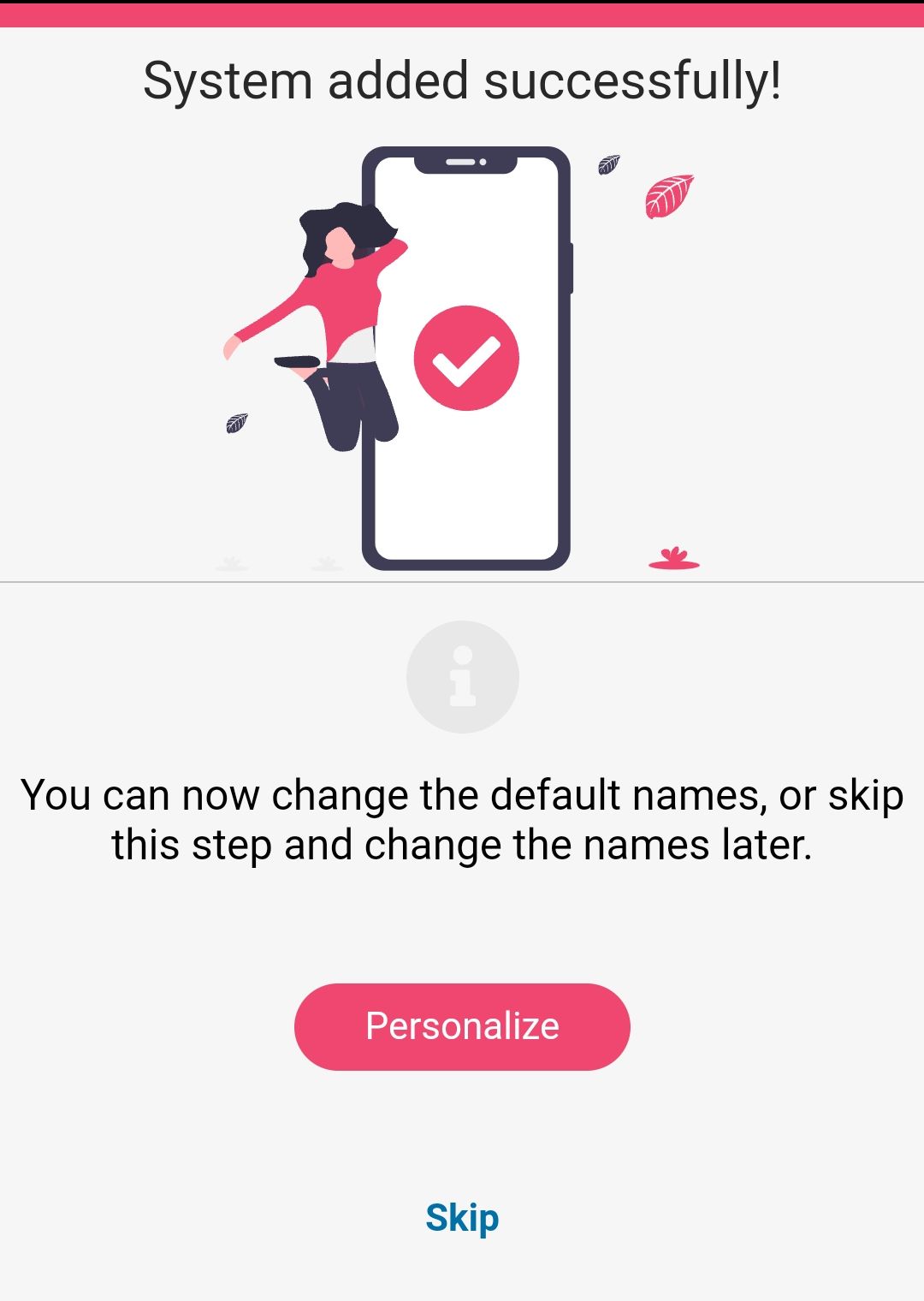

  7. Uw systeem is aangemaakt. In de volgende stap kunt u de secties en zones nog een naam geven, maar dat kan ook later op elk moment.
    8. Het systeem is klaar

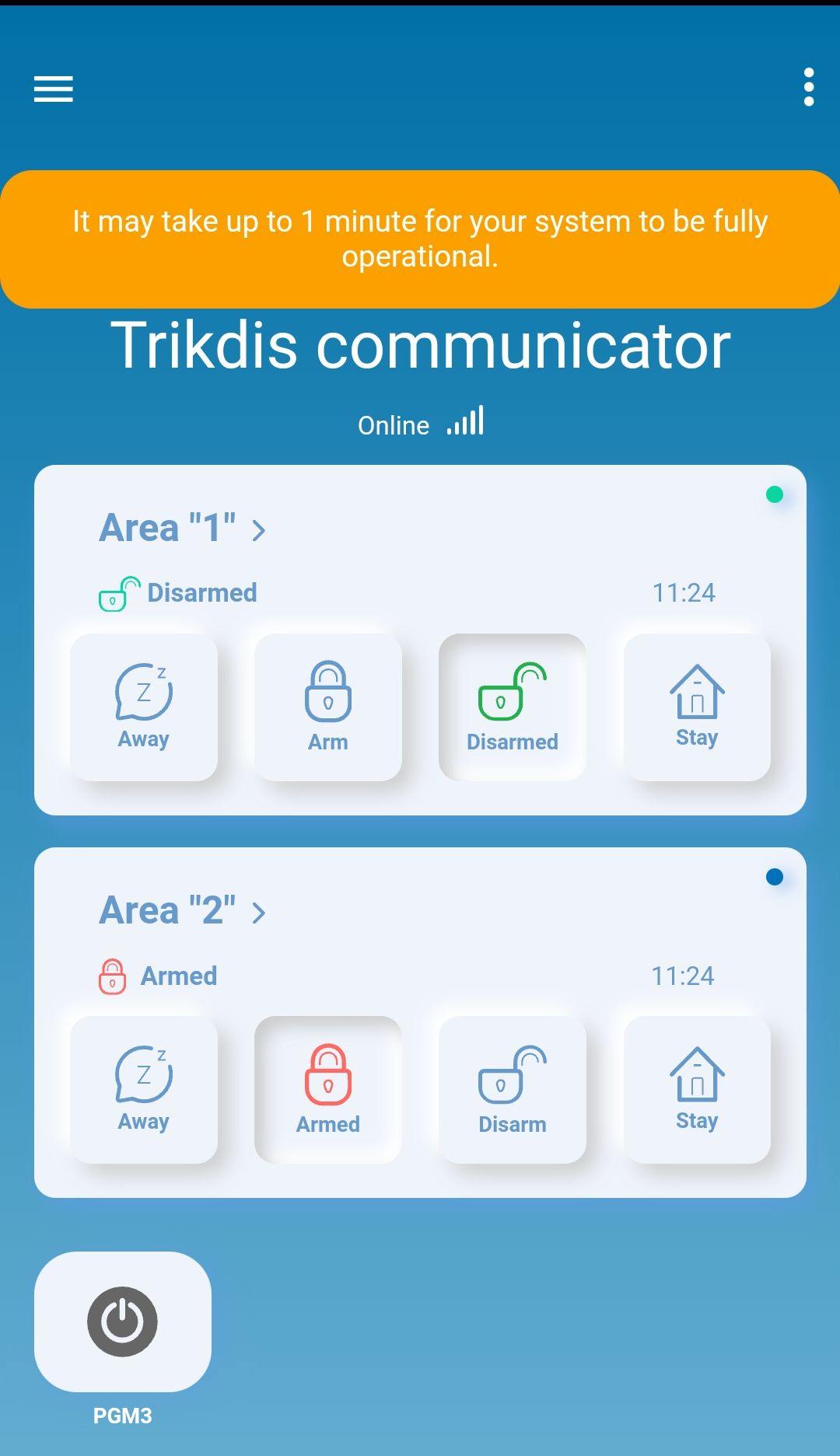

  8. In de laatste stap verschijnt het startscherm van uw systeem. Wacht tot de gele balk verdwijnt en uw systeem gereed is.
    9. Wacht tot de gele balk verdwijnt
