TRIKDIS communicatiemodule + PARADOX alarmcentrale – Korte installatiehandleiding

Korte installatiehandleiding voor het aansluiten van een PARADOX alarmcentrale op een TRIKDIS communicatiemodule en het instellen van de Protegus 2 app.

  • 8 min lezen
  • 26.02.2024
TRIKDIS communicatiemodule + PARADOX alarmcentrale – Korte installatiehandleiding

De volgende installatiehandleiding helpt bij het installeren van de intelligente communicatiemodules E16, G16, GT, GT+, GET. De handleiding beschrijft stap voor stap de handelingen die uitgevoerd moeten worden voor compatibele PARADOX alarmcentrales.

De handleiding helpt voornamelijk bij het aanmaken van de alarmcentrale in de gratis gebruikersapp Protegus 2. Hierdoor worden de gebeurtenissen van het alarmsysteem zichtbaar in de app en is het in veel gevallen ook mogelijk het alarm te bedienen (in/uitschakelen).

Let op!

Elektriciteit kan gevaarlijk zijn en persoonlijk letsel of de DOOD veroorzaken, evenals andere financiële verliezen of schade als het niet correct wordt gebruikt of geïnstalleerd.

De installatie omvat werkzaamheden aan elektrische apparatuur en dient te worden uitgevoerd in overeenstemming met de geldende voorschriften.

Voor geldigheid van de garantie dient het apparaat te worden geïnstalleerd door een gekwalificeerde persoon die de installatievoorschriften voor elektrische apparatuur naleeft en de geldende voorschriften voor de veilige bediening van elektrische apparatuur in acht neemt.

Voor welke PARADOX alarmcentrale is deze handleiding geldig?

De beschrijving is alleen van toepassing op de PARADOX alarmcentrales die in de onderstaande tabel staan.

Alarmcentrales aansluitbaar via databus of seriële poort

De Trikdis E16, G16, GT, GT+, GET zijn compatibel met alle hieronder vermelde alarmcentrales . Het belangrijkste voordeel van deze gespecialiseerde Trikdis-communicatiemodules is dat gebeurtenissen via de databus of de seriële poort worden verzonden.

De alarmcentrales in deze lijst ontvangen de gebeurtenissen via de seriële poort / databus en kunnen zonder extra bekabeling worden aangestuurd (in- / uitschakelen).
PARADOX
Seriële poort
Spectra SP4000, SP5500, SP5500+*, SP6000, SP6000+*, SP7000, SP7000+*, SP65
Magellan MG5000, MG5050, MG5050+*
DIGIPLEX EVO48, NE96, EVO96, EVO192*, EVOHD* (*Fw. über 7.50)
Voor directe besturing moet de firmware van de PARADOX-centrales minimaal versie V.4 zijn.
* De seriële poort op de nieuwe gemarkeerde centrales is in de fabriek vergrendeld. De poort moet worden geactiveerd voordat communicatie met een extern apparaat mogelijk is.
DSC
Databus
PC585, PC1565, PC1616, PC1832, PC1864
Interlogix
Databus
NetworX (Caddx) NX-4v2, NX-6v2, NX-8v2, NX-8e
Texecom
Seriële poort
Premier 24, 48, 88, 168
Premier Elite 12, 24, 48, 64, 88, 168
Honeywell
Databus
Ademco Vista-15, Ademco Vista-20, Ademco Vista-48

De alarmcentrales in deze lijst ontvangen de gebeurtenissen via de seriële poort / databus, maar voor de aansturing zijn een sleutelschakelaar-verbinding en de bijbehorende programmering vereist.
PARADOX
Seriële poort
Spectra 1727, 1728, 1738
Magellan MG5050E
ESPRIT E55, 728ULT, 738ULT
DSC
Databus
PC1404, PC5015, PC5020
Texecom
Seriële poort
Premier 412, 816, 832, 832+
Innerrange
Databus
Inception
Crow
Databus
Runner 4/8, 8/16


Staat je systeem niet in de lijst?

De universele E16T, G16T, GT, GT+, GET communicatiemodules zijn via TIP RING-aansluiting compatibel met elke alarmcentrale.

Trikdis E16T Ethernet okos átjelző Trikdis G16T GSM / IP okos átjelző Trikdis GT okos átjelző Trikdis GTplus okos átjelző Trikdis GET okos átjelző

De handleiding bestaat uit de volgende hoofdstukken:

  1. Bekabeling tussen de PARADOX alarmcentrale en de communicatiemodule
  2. Programmering van de TRIKDIS communicatiemodule
  3. Starten van de TRIKDIS communicatiemodule
  4. Het systeem aanmaken in de Protegus 2 applicatie

Bedrading tussen de PARADOX alarmcentrale en de Trikdis communicatiemodule

Waarschuwing!

Het is verboden om bekabeling uit te voeren op een apparaat dat onder spanning staat. Verwijder vóór het begin van de werkzaamheden de voeding (inclusief back-upbatterijen).
Afneembaar aansluitblok

Afneembaar aansluitblok

In veel gevallen is het zeer nuttig dat het aansluitblok aan de onderkant van het apparaat kan worden verwijderd:

  • Het apparaat kan met één handeling worden uitgeschakeld of opnieuw opgestart.
  • Eenvoudiger en handiger bedraden.
  • Het Trikdis-apparaat kan naar de computer worden meegenomen om het via een USB-kabel te programmeren.

Om de PARADOX alarmcentrale en de TRIKDIS communicatiemodule met elkaar te verbinden, hebt u een CRP2- of CRP2B-kabel nodig. De kabel moet worden aangesloten zoals weergegeven in de onderstaande tabel.

Trikdis communicatiemodule (Zender) CRP2 kleurmarkering CRP2B kleurmarkering Paradox seriële poort diagram markering
+DC Rood Geel AUX+
-DC Zwart Wit GND
Clk Geel Rood Tx
Data Groen Zwart Rx
Paradox serial port pinout
Pinout van de Paradox seriële poort

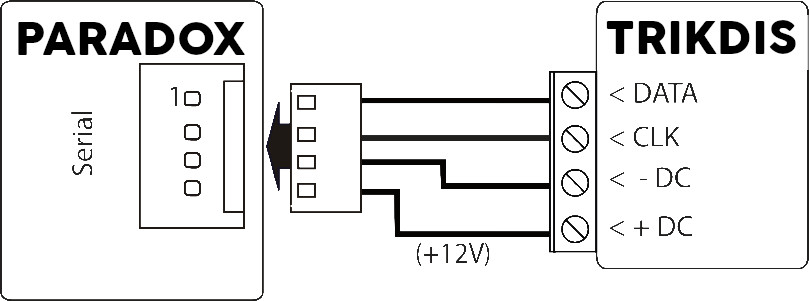

Paradox serial port wiring scheme
Paradox serial port wiring scheme

Bedrading van de seriële poort van de Paradox alarmcentrale met CRP2-kabel

CRP2 cable on Paradox serial port CRP2 cable wiring

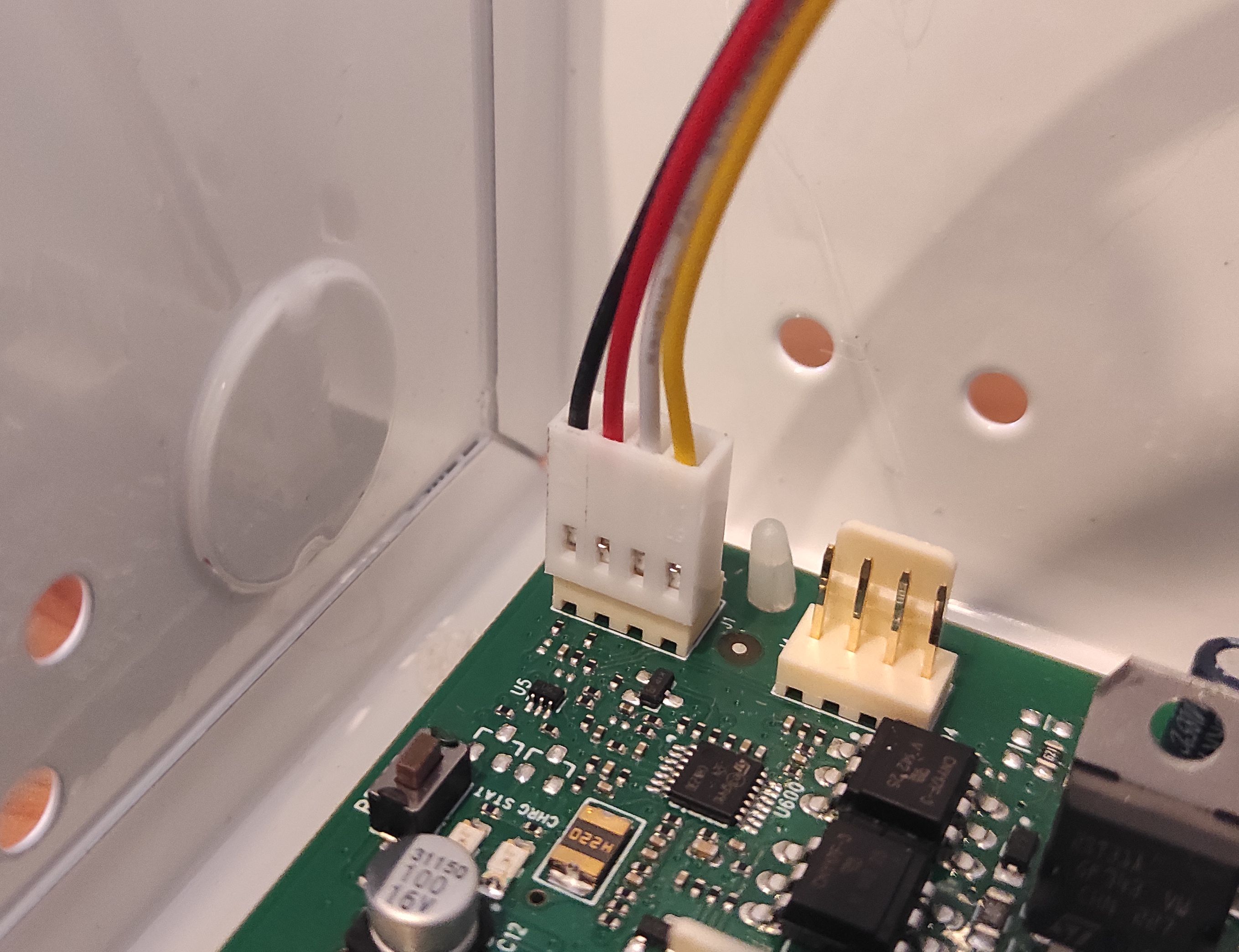

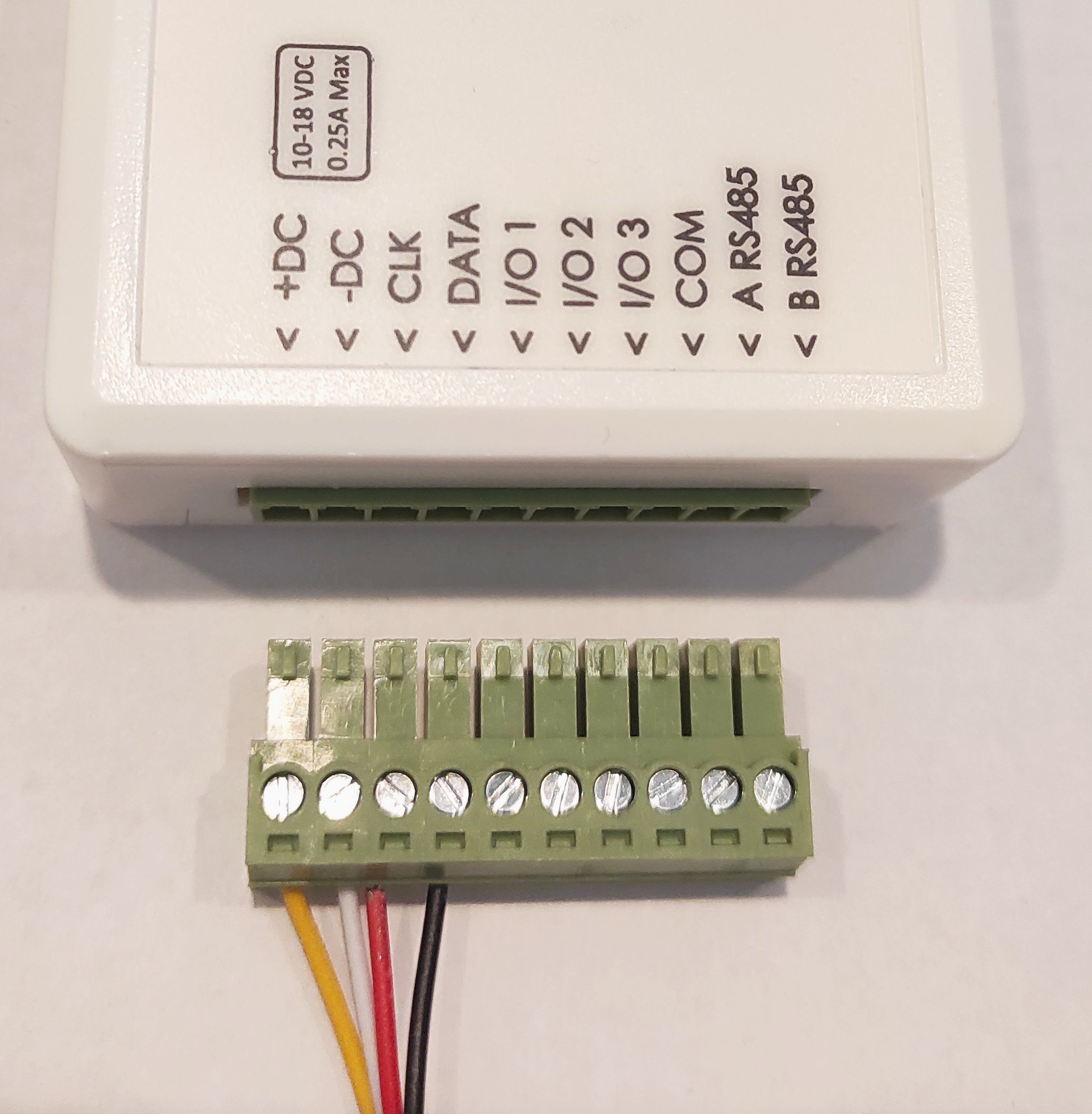

Bedrading van de seriële poort van de Paradox alarmcentrale met CRP2B-kabel

CRP2B Cable on Paradox Serial Port Wiring with Paradox CRP2B Cable

Programmering van de TRIKDIS communicatiemodule

 Alle Trikdis-apparaten kunnen met één gemeenschappelijk programma worden geprogrammeerd. Dit programma heet TrikdisConfig en kan worden gedownload van de website van de fabrikant.

Installeer het programma na het downloaden. Als bij het starten van TrikdisConfig een nieuwe versie beschikbaar is, download en installeer dan de aanbevolen update.

  1. Verbind de computer en de TRIKDIS communicatiemodule met een mini-USB-kabel. (Voor de GET is een USB-C-kabel vereist)
  2. Lees de apparaatinstellingen uit.
    3.  Als het programma op enig moment bij het aansluiten van de USB aangeeft dat er een nieuwe firmwareversie beschikbaar is voor het Trikdis-apparaat, accepteer dan de update en installeer deze.
  3. Selecteer in Systeeminstellingen > tabblad Algemeen in de vervolgkeuzelijst het type alarmcentrale dat overeenkomt met de centrale die op de TRIKDIS communicatiemodule is aangesloten.
    4. Voer de unieke identificatiecode van het apparaat in
  4. Directe bediening (in- en uitschakelen op afstand) kan alleen worden ingeschakeld als de geselecteerde centrale deze functie ondersteunt (in de bovenstaande lijst rood gemarkeerd).
    5. Voer de unieke identificatiecode van het apparaat in

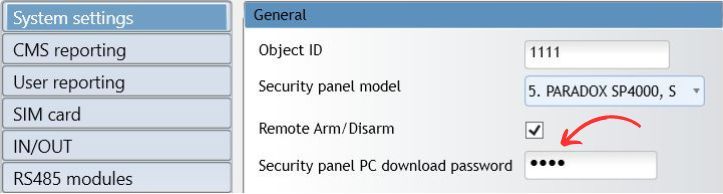

  5. Paradox-alarmcentrales hoeven alleen voor bediening op afstand te worden geprogrammeerd. Voor het uitlezen van gebeurtenissen is geen programmering nodig. Om directe besturing (in-/uitschakelen op afstand) voor Paradox-alarmcentrales in te schakelen, moet het in de Paradox-centrale opgeslagen PC-programmeerwachtwoord worden ingevoerd in het veld System settings (PC download password) van TrikdisConfig. (Dit veld wordt pas weergegeven nadat directe besturing is ingeschakeld.)
    Als u de programmeermodus van de Paradox-alarmcentrale opent, vindt u het wachtwoord
    • voor de MAGELLAN- en SPECTRA-serie: in sectie 911.
    • voor de DIGIPLEX EVO-serie: in sectie 3012.
     Let op: het viercijferige pc-wachtwoord mag niet met een nul beginnen.
    Na het wijzigen van het PC-wachtwoord moet de Paradox-alarmcentrale opnieuw worden opgestart om de instelling van kracht te laten worden.
    6. Enter the PC password for the Paradox panel
  6. Schakel op het tabblad Gebruikersrapportage de verbinding in en kies een numeriek verbindingswachtwoord van zes cijfers.
    7. Voer de unieke identificatiecode van het apparaat in
  7. Maak de nodige instellingen voor internettoegang
    • Ethernet-instellingen zijn alleen nodig als de netwerkapparatuur (bijv. de router) niet automatisch een IP-adres toewijst.
    • Bij apparaten met een simkaart is de juiste APN-instelling vereist voor de dataverbinding.
    • Het wordt aanbevolen om het gebruik van de pincode met een telefoon uit te schakelen voordat u de simkaart in het TRIKDIS-apparaat plaatst. Als u de pincode toch wilt gebruiken, vergeet deze dan niet in te voeren.
    Voer de unieke identificatiecode van het apparaat in
  8. Schrijf de instellingen naar het apparaat.
  9. Na het succesvol wegschrijven kunt u de USB-kabel loskoppelen van het TRIKDIS-apparaat.

Starten van de TRIKDIS communicatiemodule

  1. Voor communicatiemodules met SIM-kaart: plaats de SIM-kaart in het apparaat vóór het opstarten.
  2. Voor apparaten met Ethernet: u kunt de Ethernet-kabel voor of na het opstarten aansluiten.
  3. Koppel de USB-kabel los en sluit de verwijderde jumper aan voor het opstarten.

U kunt doorgaan naar het volgende hoofdstuk wanneer het apparaat correct opstart en geen fouten aangeeft.

  • De Power-LED brandt groen
  • De Trouble-LED knippert niet rood
  • De Network-LED brandt groen (geel knipperen is normaal)
  • Als de Data-LED niet uitgaat, kan het apparaat een bepaalde gebeurtenis niet verzenden. Dit duidt op een internet-/dataverbindingsfout.

Het systeem aanmaken in de Protegus 2-applicatie

  1. Download de Protegus 2-applicatie op uw telefoon of open deze in een browser
    2. Protegus 2
    Protegus 2 at Play store
    Protegus 2 at App store
    Protegus 2 app in any browser
  2. Registreer een account als u dat nog niet hebt gedaan.
  3. Log in op uw account.
  4. Klik op de hoofdpagina op de "+"-knop om een systeem aan te maken
    5. Nieuw systeem toevoegen
  5. Voer de unieke identificatiecode van het TRIKDIS-apparaat in (u kunt ook de streepjescode of QR-code scannen met de camera van uw telefoon). U vindt deze
    • Op de sticker van het apparaat
    • Op de kartonnen doos van het apparaat
    • Linksonder in TrikdisConfig (selecteerbaar en kopieerbaar)
    6. Voer de unieke identificatiecode van het apparaat in
  6. Voer de systeemnaam in en kies een tijdzone
    7. Naam en tijdzone
  7. Uw systeem is aangemaakt. In de volgende stap kunt u de secties en zones nog een naam geven, maar dat kan ook later op elk moment.
    8. Het systeem is klaar
  8. In de laatste stap verschijnt het startscherm van uw systeem. Wacht tot de gele balk verdwijnt en uw systeem gereed is.
    9. Wacht tot de gele balk verdwijnt
