Bediendeel SK-LCD Button – beknopte gebruikershandleiding

1. Overzicht van het bediendeel

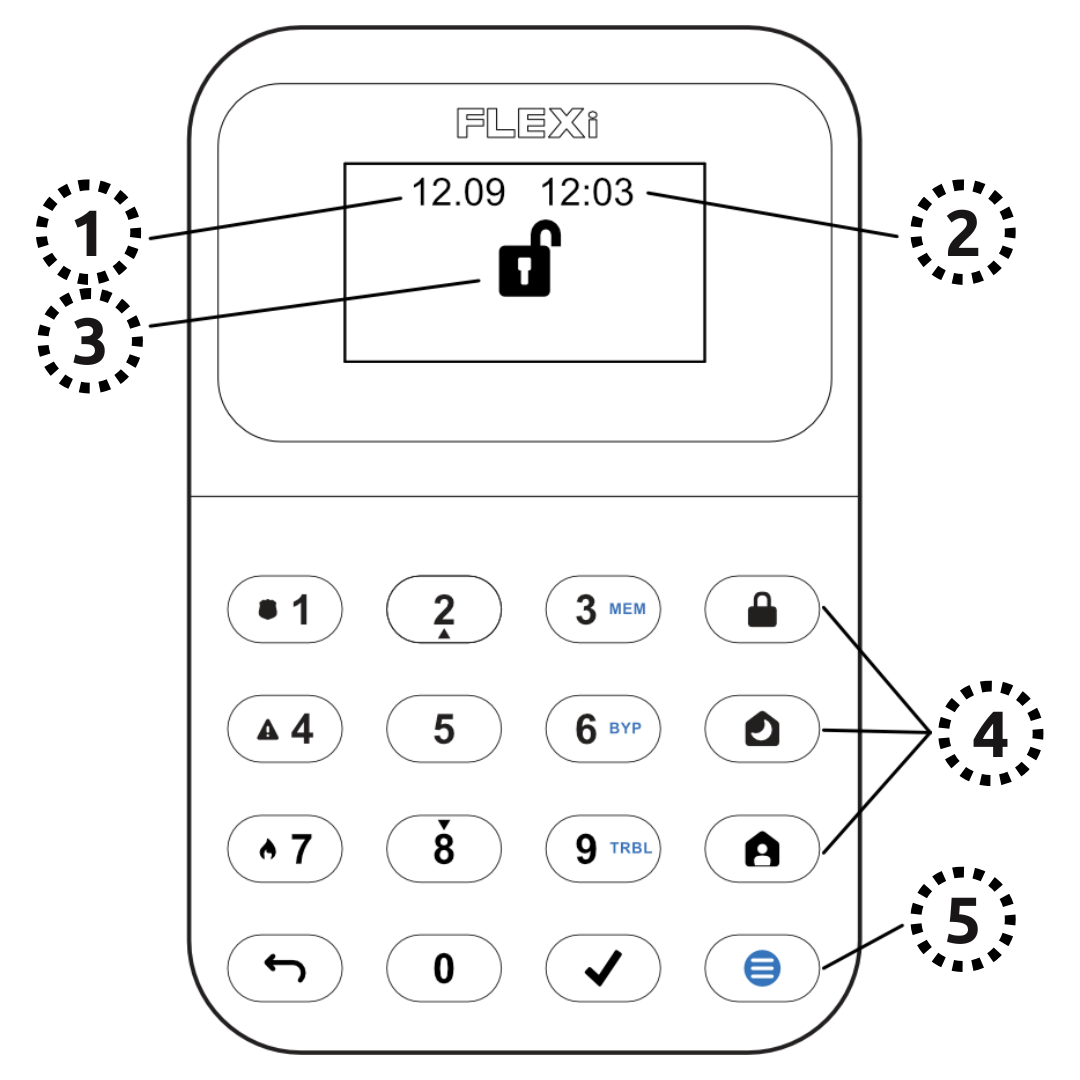

De cijfers in de afbeelding geven de indicaties en toetsen van het bediendeel aan:

1. Datum
2. Tijd
3. Toestandsindicatie van het gebied (de partitie)
4. Toetsen voor de bediening van de partities
5. Menutoets

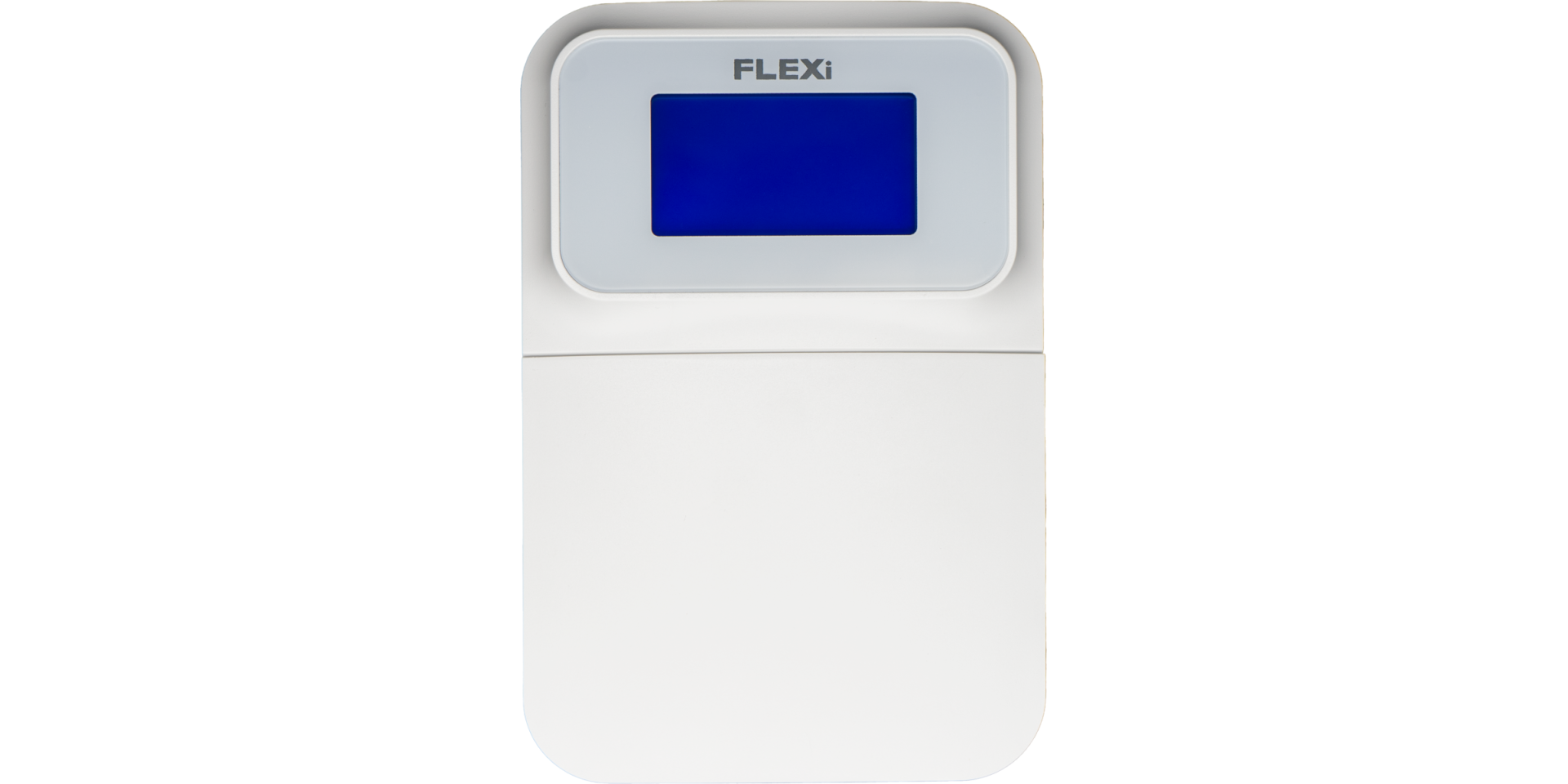

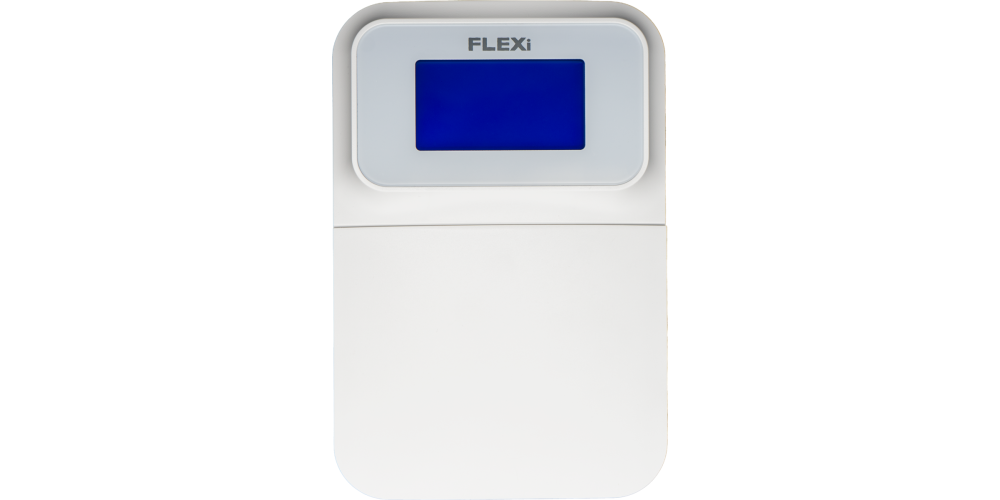

Trikdis SK-LCD drukknop toetsenpaneel

2. Het alarmsysteem in- en uitschakelen

2.1 Het alarmsysteem INSCHAKELEN (afwezig)

1. Controleer of geen enkele zone open (geschonden) is.
2. Druk op de toets [].
3. Voer de gebruikerscode in.
4. Kies het gebied.
5. Druk op de toets [].
6. Verlaat het gebied binnen de vertragingstijd.

Als het systeem ingeschakeld is, verschijnt het pictogram op het display.

2.2 Het alarmsysteem UITSCHAKELEN

1. Voer de gebruikerscode in.
2. Kies het gebied.
3. Druk op de toets [].

Als het systeem uitgeschakeld is, verschijnt het pictogram op het display.

2.3 NACHT- / SLAAPMODUS

De buitenschil van het gebouw is beveiligd, binnen kunt u zich vrij bewegen. Het openen van een deur of raam geeft alarm.

1. Druk op de toets [].
2. Voer de gebruikerscode in.
3. Kies het gebied.
4. Druk op de toets [].
5. De NACHTMODUS wordt meteen ingeschakeld.

Het pictogram verschijnt op het display als de NACHTMODUS actief is.

2.4 THUISMODUS / STAY

Bij binnenkomst is er een vertraging. Binnen kunt u zich vrij bewegen.

1. Druk op de toets [].
2. Voer de gebruikerscode in.
3. Kies het gebied.
4. Druk op de toets [].
5. De THUISMODUS wordt meteen ingeschakeld.

Het pictogram verschijnt op het display als de THUISMODUS actief is.

3. Codes aanmaken, wijzigen en wissen

3.1 Een nieuwe code invoeren / een bestaande code wijzigen

Zo voert u een nieuwe gebruikerscode in of wijzigt u een bestaande:

1. Druk op [] en daarna op de toets [0]
2. Voer de mastercode in (standaard: 1234)
3. Voer het tweecijferige volgnummer van de gebruiker in (bijv. 02)
4. Voer de nieuwe code twee keer in
5. Kies de gebieden die aan de gebruiker worden toegewezen
6. Druk op de toets [].

Om af te sluiten, drukt u nogmaals op de toets [].

Opmerking

• Het volgnummer van de mastercode: [01]
• De codes bestaan uit 4 cijfers.

3.2 Een gebruikerscode wissen

Zo wist u een gebruikerscode:

1. Druk op [] en daarna op de toets [0]
2. Voer de mastercode in
3. Voer het tweecijferige volgnummer van de gebruiker in (bijv. 02)
4. Druk op de toets []. (U hoort dan een bevestigingssignaal.)
6. Druk op de toets [].

Om af te sluiten, drukt u nogmaals op de toets [].

4. Zones overbruggen (BYPASS)

Een overbrugde zone (BYPASS) geeft geen alarm; het systeem kan zonder die zone worden ingeschakeld.

4.1 Overbrugging activeren

Zo overbrugt u een of meer zones:

1. Druk op [] en daarna op de toets [6]
2. Voer de gebruikerscode in.
3. Voer het tweecijferige nummer van de zones in. U kunt er ook meerdere na elkaar invoeren, bijv. 05 en daarna 11.
4. Druk op de toets []. (Het pictogram verschijnt op het display als er een overbrugde zone is.)

4.2 Overbrugging opheffen

Herhaal de stappen voor het activeren.

5. Noodmelding, branddetectoren resetten

5.1 Een noodmelding versturen

• Politie – houd de toets [1] 3 seconden ingedrukt
• Medische hulp – houd de toets [4] 3 seconden ingedrukt
• Brandweer – houd de toets [7] 3 seconden ingedrukt

Opmerking: werkt alleen met een actief abonnement op bewaking door een meldkamer

5.2 Brand- (rook-) detectoren resetten

Na een brand- of rookmelding moeten de detectoren via het bediendeel worden gereset:

• Houd de toets [] 3 seconden ingedrukt

Opmerking: de brand- en/of rookdetectoren worden na een melding niet automatisch gereset. U moet ze handmatig resetten.

6. Instellingen voor licht en volume

De helderheid van het bediendeel en het volume van de toetsen stelt u als volgt in via het menu.

6.1 Helderheid van de toetsen

Zo stelt u de sterkte van de achtergrondverlichting van de toetsen in:

1. Druk op [] en daarna op de toetsen [5] en [3]
2. Stel de helderheid in met de toetsen [2] / [8]
3. Opslaan met [], afsluiten met []

6.2 Helderheid van het lcd-display

Zo stelt u de achtergrondverlichting van het lcd-display in:

1. Druk op [] en daarna op de toetsen [5] en [2]
2. Stel de helderheid in met de toetsen [2] / [8]
3. Opslaan met [], afsluiten met []

6.3 Volume van de druktoetsen

Zo stelt u de sterkte van het geluidssignaal bij het indrukken van een toets in:

1. Druk op [] en daarna op de toetsen [5] en [1]
2. Stel het volume in met de toetsen [2] / [8]
3. Opslaan met [], afsluiten met []

6.4 Stand-byverlichting uitschakelen

Met deze instelling bepaalt u of de achtergrondverlichting van het bediendeel ook blijft branden wanneer het apparaat naar de stand-bymodus overschakelt (dus wanneer er een tijdje geen toets is ingedrukt).

1. Druk op [] en daarna op de toetsen [5] en [4].
2. Met de toets [1] stelt u in dat de achtergrondverlichting ook in de stand-bymodus blijft branden, met de toets [2] dat ze dan uitgaat.
3. Opslaan met [], afsluiten met [].

7. Betekenis van de symbolen

De symbolen op het display en hun betekenis:

Symbool	Betekenis
	Centrale niet verbonden
	Partitie 1 ingeschakeld
	Partitie 4 uitgeschakeld
	Partitie 2 in thuismodus
	Partitie 3 in slaapmodus
	MENU-toets
	Functietoets ENTER
	Partitie
	Alarm
	Brand
	Gebruikerscode
	Gebruiker
	Inloop/uitloop
	Open zone
	Overbrugging
	Geheugen
	Storing
	Lijst met systeemstoringen
	Storing netspanning
	Storing accu
	Overstroom AUX
	Tijd niet ingesteld
	Overstroom sirene
	Sirene ontbreekt
	Storing brandlus
	Lijst met netwerkstoringen
	Storing meldkamer 1
	Storing cloudverbinding
	Storing simkaart
	Storing pincode simkaart
	Storing netwerk simkaart
	Storing wifi
	Storing RS485-interface
	Storing simkaart 2
	Storing LAN
	Draadloos: batterij bijna leeg
	Storing voeding
	Storing sirene
	Storing sabotage
	Storing antimasking
	Storing draadloos
	Storing uitbreidingsmodule
	Instellingen
	Volume
	Helderheid lcd
	Helderheid bediendeel
	Stand-byverlichting O-Aan / I-Uit
	Info

8. Veiligheidsvoorschriften

• Het bediendeel mag alleen door een vakkundig persoon worden geïnstalleerd en onderhouden.
• Wijzigingen, aanpassingen of reparaties die niet door de fabrikant zijn goedgekeurd, leiden tot verlies van de garantie.
• Houd u aan de plaatselijke afvalvoorschriften: gooi het apparaat niet bij het huishoudelijk afval – lever het afgedankte apparaat in als elektronisch afval.
